T24M07-3

اشتراک گذاری

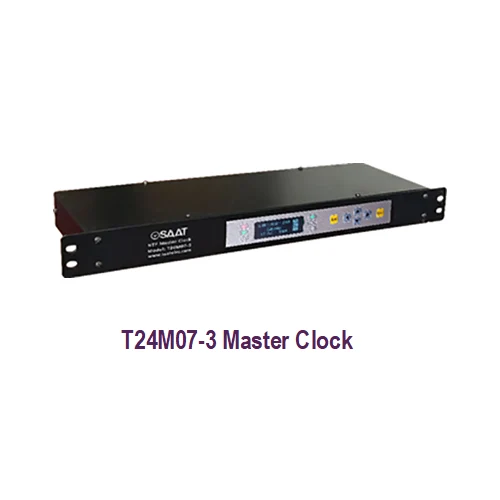

ساعت مرکزی مدل T24M07-3

ساعت مرکزی مدل T24M07-3، به عنوان مرجع زمان (Time Reference) جهت همزمان‌سازی تجهیزات موجود در یک شبکه طراحی شده است. ساعت داخلی این دستگاه از کریستال جبران‌سازی شده در مقابل تغییرات دما (TCXO) بهره می‌برد و حداکثر خطای آن در یک رنج وسیع تغییرات دما، کمتر از 1Sec/Month می‌باشد. ساعت مرکزی T24M07-3 علاوه بر ساعت داخلی دقیق، قابلیت دریافت زمان از دو ورودی آنتن GNSS (مدل T24M12-2) و یا امکان انتخاب یک NTP Server به عنوان مرجع تنظیم ساعت داخلی‌ را نیز دارد.

شبکه پیش‌فرض دستگاه یک پورت Ethernet/Wi-Fi است که از پروتکل‌های NTP و SNMP پشتیبانی می‌کند، اما به عنوان گزینه قابل انتخاب امکان افزودن پورت‌های Ethernet/Wi-Fi دیگر که کاملا نسبت به پورت پیش‌فرض دستگاه از نظر ارتباط شبکه‌ای ایزوله است، وجود دارد. علاوه بر پورت Ethernet/Wi-Fi، پورت‌های SAAT_Line (ارتباط دو سیمه صنعتی ویژه شبکه نمایشگرها) و EBU/SMPTE نیز به عنوان گزینه‌های دیگر قابل انتخاب هستند.

ساعت مرکزی T24M07-3 دارای محیط کاربری تحت وب (Web-based User Interface) بوده و با پشتیبانی از پروتکل SNMP امکان مانیتورینگ در سامانه‌های جامع NMS را نیز دارد.

  • کاربردها:
  • اتاق‌های کنترل در صنایع و کارخانجات
  • مراکز داده (Data Centers)
  • سامانه‌های مانیتورینگ و نگهداری اطلاعات
  • ساختمان‌های هوشمند

ویژگی‌های برجسته

مشخصات

طراح و سازنده

SAAT Eng. Co.

نوع ساعت داخلی

TCXO RTC (Temperature Compensated Crystal Oscillator)

دقت ساعت داخلی

Less than 2PPM @ 0-40°C (Max 1Sec/Month)

ورودی‌های تنظیم زمان ساعت داخلی

• Manual (Panel HMI/Web Panel)

• LAN (NTP Client)

• 2x GNSS Antenna (GPS/Glonass/Galileo/Beidou)

دقت همزمانی NTP

<10 mSec (Typical: 4mSec)

دقت همزمانی با Locked GNSS

< 2mSec

عملکرد مقابل ماهواره‌های جعلی

Spoof Cancelation

نوع ارتباط

• Default, LAN: Ethernet (IEEE 802.3)/Wi-Fi (IEEE 802.11)

• Option1, Second LAN: Ethernet (IEEE 802.3)/Wi-Fi (IEEE 802.11)

• Option2, SAAT_Line (Connector: 5Pin XLR)

• Option3, EBU/SMPTE Output, Connector: 3Pin XLR

پروتکل‌های مورد پشتیبانی

• NTP (Time)

• SNMP (Monitoring)

• HTTP (WEB Interface)

• DHCP

• IPv4

امکانات کنترلی

• Web Panel

• Keypad + Panel Display (OLED)

LEDهای پانل

PWR (Power), Net (Network), NTP, GPS, EBU, DST (Daylight Saving Time)

MTBF

> 100,000 Hours

ابعاد

1U Rackmount (Depth:17cm)

تغذیه

• POE: 24VDC (15V~35VDC)

• 2x Power Input: 24VDC (15V~35VDC)
