T24M22-SGB
اشتراک گذاری
محرک ساعت عقربه‌ای سایز متوسط

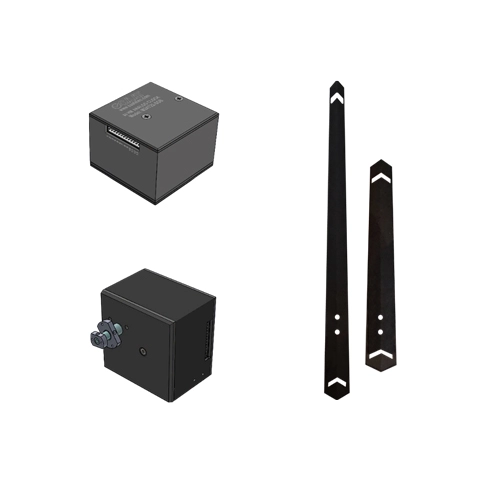

موتور ساعت مدل T24M22-SGB، یک محرک ساعت (Clock Movement)، مناسب ساعت‌های عقربه‌ای تا قطر ۲ متر است.
این محرک توسط یک پردازنده قدرتمند مدیریت می‌شود و امکاناتی فراتر از ساعت‌های عقربه‌ای متداول را ارائه می‌دهد. امکاناتی نظیر قابلیت اعمال تنظیمات، رصد وضعیت عملکرد از طریق شبکه WiFi، تنظیم اتوماتیک موقعیت عقربه‌ها پس از روشن شدن یا وصل مجدد برق، اصلاح اتوماتیک ساعت تابستانی/زمستانی، انتخاب ساعت محلی یا ساعت جهانی و …
محرک ساعت T24M22-SGB از یک ساعت داخلی با کریستال بسیار دقیق بهره می‌برد و در صورت قطع تغذیه ورودی (خرابی یا قطع برق)، مدار ساعت داخلی همچنان به عملکرد عادی خود ادامه خواهد داد. پس از برقراری مجدد تغذیه ورودی، موتور محرک ساعت، موقعیت عقربه‌ها را بازیابی کرده و متناسب با زمان ساعت داخلی با سرعت بالا در موقعیت صحیح تنظیم می‌کنند.
برای فراهم‌سازی امکان همگام‌سازی با ساعت جهانی، دو راه حل در مدار کنترل این محرک پیش‌بینی شده است. راه حل پیش فرض، ارتباط با تایم سرورهای اینترنتی/شبکه‌ای بر اساس پروتکل NTP است و در صورت تمایل بهره‌بردار، امکان اتصال به سامانه‌های موقعیت‌یابی نظیر GPS نیز به عنوان یک انتخاب و قابلیت مهم وجود دارد.
- کاربردها:
- ساعت‌های دکوراتیو بزرگ
- ساعت‌های بزرگ با امکان مشاهده تا فواصل بیش از یکصد متر
- ساعت‌های هوشمند صنعتی و همگام
ویژگی‌های برجسته
- مناسب برای ساعت‌های تا قطر دو متر
- دقت بالا (خطای کمتر از یک ثانیه در ماه)
- دارای پنل تنظیمات (WiFi Manager)
- امکان ارتباط با تایم سرورهای اینترنتی
- حفظ زمان در صورت قطع برق
- امکان افزودن گیرنده GNSS و ارتباط Ethernet
مشخصات
|
طراح و سازنده |
SAAT Eng. Co. |
|
جنس بدنه |
Aluminum / Plexiglass |
|
وزن (بدون عقربه) |
170g |
|
کانکتور ورودی |
20Pin (2×10 Male) |
|
نوع موتورهای محرک |
2x Stepper Motors (Hour and Minute) |
|
گشتاور موتورها |
< 300 gf-cm |
|
ابعاد |
Box: 7cm×7cm×3.6cm Minute Shaft Length: 26mm, Hour Shaft Length: 16mm |
|
نوع شبکه |
WiFi Band: 2.4GHz |
|
پروتکل دریافت زمان از شبکه |
NTP (Network Time Protocol) |
|
تغذیه ورودی و توان مصرفی |
+5VDC, < 5W |
|
نوع ساعت داخلی |
TCXO RTC (Temperature Compensated Crystal Oscillator) |
|
دقت ساعت داخلی |
Less than 2PPM @ 0-40°C (Max 1Sec Error per Month) |
|
مدیریت و کنترل |
• WiFi Manager panel • (Option) IR Remote Control |
|
محدوده دمای عملکرد |
-20°C to +50°C |
|
ویژگی‌های انتخابی (آپشنال) |
• GNSS (GPS/Glonass/Galileo/Beidou) Connection • Ethernet Port • Surrounding Full Color LEDs • Dot-Matrix Display (Date/Time/Text) |
